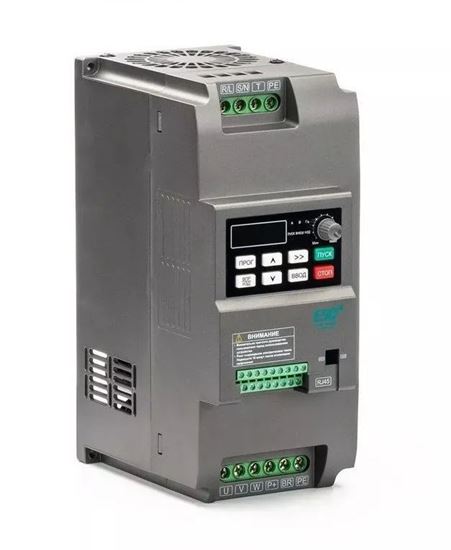

ESQ-230-4T-11K Преобразователь частоты

Описание частотника ESQ-230-4T-11K

Устройство подходит как для стандартных применений — систем вентиляции и насосного оборудования, так и для общепромышленных нагрузок, например, станочного и конвейерного оборудования . Преобразователь обеспечивает плавный пуск, точное регулирование скорости, позволяет экономить электроэнергию и снижать износ механического оборудования.

Ключевые особенности и преимущества

Два метода управления — поддерживает бессенсорное векторное управление (SVC) для высокоточных задач и классическое скалярное (V/F) для базовых применений.

Высокая перегрузочная способность — 150% от номинального тока в течение 60 секунд и 180% в течение 10 секунд. Это гарантирует уверенный запуск даже при пиковых нагрузках.

Пусковой момент 180% от 0,5 Гц — обеспечивает надежный пуск механизмов с высоким сопротивлением на валу.

Широкий диапазон выходной частоты — регулировка от 0 до 599 Гц.

Расширенная функциональность — встроенные ПИД-регулятор и простой ПЛК позволяют автоматически поддерживать заданные параметры (давления, температуры, расхода) и программировать циклическую работу без внешнего контроллера.

Интегрированный интерфейс RS-485 — с поддержкой протокола Modbus RTU для связи с системами автоматизации.

Программируемые входы/выходы — широкий выбор функций входных и выходных клемм для гибкой настройки под конкретную задачу.

Функция автонастройки двигателя — автоматическое определение параметров для максимального крутящего момента.

Встроенный тормозной прерыватель — входит в базовую комплектацию моделей от 4 кВт и выше (согласно некоторым источникам — до 37 кВт).

Источник питания 24 В — для питания внешних устройств управления.

Компактный дизайн — размеры 106,5×240,5×150 мм, вес 1–7 кг (в зависимости от источника).

Технические характеристики ESQ-230-4T-11K

Встроенные функции ESQ-230-4T-11K

Базовые функции:

• Автонастройка двигателя

• Функция подхвата скорости при перезапуске вращающегося двигателя

• 15 предустановленных скоростей

• Толчковый режим (JOG)

• Функция качания частоты

• Функция отсчета заданной длины

• S-образный разгон и торможение

Встроенный ПИД-регулятор — автоматическая поддержка заданных параметров (давления, температуры, расхода) без внешнего контроллера.

Встроенный простой ПЛК — программирование циклической работы с изменением скорости по заданному алгоритму.

Выбор логики дискретных входов PNP/NPN — упрощает интеграцию в существующие системы управления.

Система защит

Преобразователь оснащен многоуровневой системой защит:

• Защита от перенапряжения

• Автоматическое ограничение тока

• Защита от потери фазы на входе и выходе

• Защита от потери сигнала обратной связи (при ПИД-регулировании)

• Защита от короткого замыкания на землю

• Защита от межфазного замыкания на выходе

• Защита от перегрева IGBT-модуля

• Режим работы вентилятора с контролем температур

Области применения

ESQ-230-4T-11K оптимально подходит для широкого круга задач:

• Системы вентиляции и кондиционирования — плавное регулирование производительности, снижение шума и энергопотребления

• Насосное оборудование — управление циркуляционными, скважинными насосами с поддержанием постоянного давления

• Конвейерные линии и транспорт — плавный пуск и точная регулировка скорости ленточных транспортеров

• Станочное оборудование — управление шпинделями и приводами подач

• Общепромышленные нагрузки — широкий спектр технологического оборудования

Экономическая эффективность

Использование преобразователя ESQ-230-4T-11K позволяет:

• Снизить энергопотребление за счет оптимального управления скоростью

• Уменьшить механические нагрузки на оборудование через плавный пуск

• Повысить точность технологических процессов

• Сократить эксплуатационные расходы на обслуживание и ремонт

• Увеличить срок службы подключенного оборудования

Гарантия и сервис

• Гарантийный срок: 12 месяцев

• Срок службы: 10 лет

• Техническая поддержка и консультации по подбору, монтажу и настройке оборудования

Закажите частотный преобразователь ESQ-230-4T-11K в компании «Сибаналитпром» — надежный поставщик промышленного оборудования!
