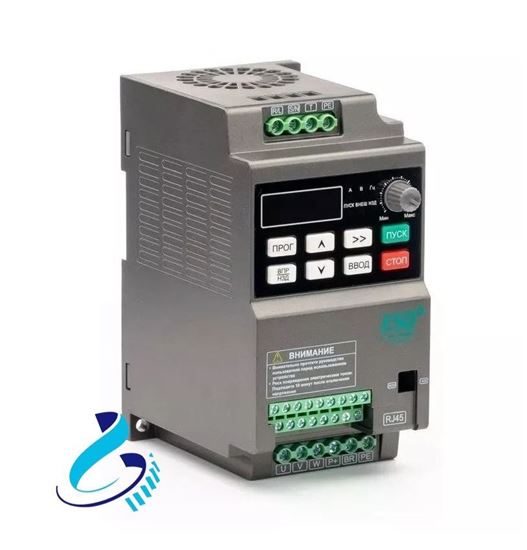

ESQ-230-4Т-2.2K Преобразователь частоты

Описание преобразоватекля частоты 2,2кВт ESQ-230-4Т-2.2K

Модель ориентирована на выполнение базовых задач по управлению электроприводом. Преобразователь применяется в системах вентиляции, насосном оборудовании малой мощности, станочном и конвейерном оборудовании. Устройство обеспечивает плавный пуск, точное регулирование скорости, позволяет снижать энергопотребление до 50 % и продлевать срок службы двигателя.

Ключевые особенности и преимущества

Два метода управления — поддерживает бессенсорное векторное управление (SVC) для высокоточных задач и классическое скалярное (V/F) для базовых применений.

Высокая перегрузочная способность — 150 % от номинального тока в течение 60 секунд и 180 % в течение 10 секунд, что гарантирует уверенный запуск двигателя даже под нагрузкой.

Пусковой момент 180 % от 0,5 Гц — обеспечивает надежный пуск механизмов с высоким сопротивлением на валу.

Широкий диапазон выходной частоты — регулировка от 0 до 599 Гц.

Программируемые входы/выходы — 5 дискретных входов (один из которых высокочастотный импульсный), аналоговый вход (0–10 В или 0–20 мА), аналоговый и релейный выходы. Доступен широкий выбор функций для гибкой настройки под конкретную задачу.

Встроенные ПИД-регулятор и простой ПЛК — автоматическое поддержание заданных параметров (давления, температуры, расхода) и программирование циклической работы без внешнего контроллера.

Интегрированный интерфейс RS-485 — с поддержкой протокола Modbus RTU для связи с системами автоматизации.

Возможность выбора логики дискретных входов PNP/NPN — упрощает интеграцию в существующие системы управления.

Компактный дизайн и монтаж на DIN-рейку — габариты 85×142×116 мм, вес около 1 кг, что позволяет экономить место в шкафу управления.

Срок службы — не менее 10 лет при соблюдении условий эксплуатации.

Технические характеристики ESQ-230-4Т-2.2K

Встроенные функции

Базовые функции:

• Автонастройка двигателя

• Функция подхвата скорости при перезапуске вращающегося двигателя

• 15 предустановленных скоростей

• Толчковый режим (JOG)

• Функция качания частоты

• Функция отсчета заданной длины

• S-образный разгон и торможение

Встроенный ПИД-регулятор — автоматическая поддержка заданных параметров (давления, температуры, расхода) без внешнего контроллера.

Встроенный простой ПЛК — программирование циклической работы с изменением скорости по заданному алгоритму.

Программируемые входы/выходы — доступен широкий выбор функций для гибкой настройки под конкретную задачу.

Встроенный ЭМС-фильтр — снижает уровень электромагнитных помех.

Система защит

Преобразователь оснащен многоуровневой системой защит:

• Защита от перенапряжения

• Автоматическое ограничение тока

• Защита от потери фазы на входе и выходе

• Защита от потери сигнала обратной связи (при ПИД-регулировании)

• Защита от короткого замыкания на землю

• Защита от межфазного замыкания на выходе

• Защита от перегрева IGBT-модуля

• Режим работы вентилятора с контролем температуры

Области применения

ESQ-230-4T-2.2K оптимально подходит для:

• Системы вентиляции и кондиционирования — плавное регулирование производительности, снижение шума и энергопотребления

• Насосное оборудование — управление циркуляционными насосами малой мощности с поддержанием постоянного давления

• Общепромышленные нагрузки — станочное и конвейерное оборудование

Экономическая эффективность

Использование преобразователя ESQ-230-4T-2.2K позволяет:

• Снизить энергопотребление до 50 % за счет оптимального управления скоростью

• Уменьшить механические нагрузки на оборудование через плавный пуск

• Повысить точность технологических процессов

• Сократить эксплуатационные расходы на обслуживание и ремонт

• Увеличить срок службы подключенного оборудования

Гарантия и сервис

• Гарантийный срок: 1 год

• Срок службы: 10 лет

• Техническая поддержка и консультации по подбору, монтажу и настройке оборудования

Закажите частотный преобразователь ESQ-230-4T-2.2K в компании «Сибаналитпром» — надежный поставщик промышленного оборудования!
