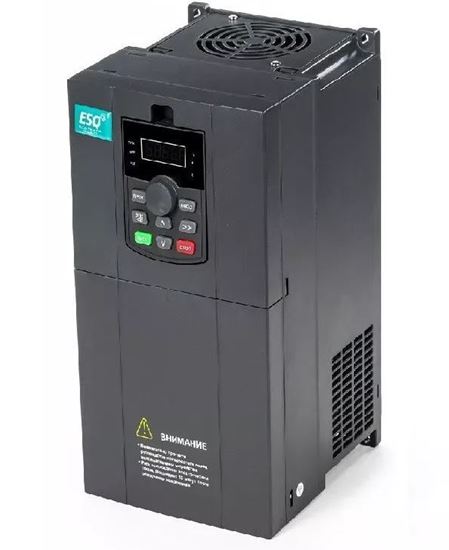

ESQ-230-4T-22K Преобразователь частоты

Описание преобразователя частоты на 22кВт ESQ-230-4T-22K

Преобразователь подходит для широкого спектра задач — от систем вентиляции и насосного оборудования до конвейерных линий, компрессоров и общепромышленных нагрузок . Устройство обеспечивает плавный пуск, точное регулирование скорости, позволяет снижать пусковые токи, экономить электроэнергию и продлевать срок службы двигателя.

Ключевые особенности и преимущества ESQ-230-4T-22K

Два метода управления — поддерживает бессенсорное векторное управление (SVC) для высокоточных задач и классическое скалярное (V/F) для базовых применений.

Высокая перегрузочная способность — 150% от номинального тока в течение 60 секунд и 180% в течение 10 секунд. Это гарантирует уверенный запуск даже при пиковых нагрузках.

Пусковой момент 180% от 0,5 Гц — обеспечивает надежный пуск механизмов с высоким сопротивлением на валу.

Широкий диапазон выходной частоты — регулировка от 0 до 599 Гц.

Встроенный тормозной прерыватель — входит в базовую комплектацию моделей от 4 кВт и выше.

Встроенные ПИД-регулятор и ПЛК — автоматическое поддержание заданных параметров (давления, температуры, расхода) и программирование циклической работы без внешнего контроллера.

Интегрированный интерфейс RS-485 — с поддержкой протокола Modbus RTU для связи с системами автоматизации. Возможно независимое подключение пульта и интерфейса (отдельные клеммы).

Гибкость настройки — расширенный выбор функций дискретных входов, возможность изменения типа логики дискретных клемм (PNP/NPN).

Технология подавления гармоник HMT — снижает уровень электромагнитных помех.

Технические характеристики ESQ-230-4T-22K

Встроенные функции ESQ-230-4T-22K

Базовые функции:

• Автонастройка двигателя

• Функция подхвата скорости при перезапуске вращающегося двигателя

• 15 предустановленных скоростей

• Толчковый режим (JOG)

• Функция качания частоты

• Функция отсчета заданной длины

• S-образный разгон и торможение

Встроенный ПИД-регулятор — автоматическая поддержка заданных параметров (давления, температуры, расхода) без внешнего контроллера .

Встроенный простой ПЛК — программирование циклической работы с изменением скорости по заданному алгоритму.

Программируемые входы/выходы — доступен широкий выбор функций для гибкой настройки под конкретную задачу.

Выбор логики дискретных входов PNP/NPN — упрощает интеграцию в существующие системы управления.

Система защит

Преобразователь оснащен многоуровневой системой защит:

• Защита от перенапряжения

• Автоматическое ограничение тока

• Защита от потери фазы на входе и выходе

• Защита от потери сигнала обратной связи (при ПИД-регулировании)

• Защита от короткого замыкания на землю

• Защита от межфазного замыкания на выходе

• Защита от перегрева IGBT-модуля

• Режим работы вентилятора с контролем температуры

Области применения

ESQ-230-4T-22K оптимально подходит для широкого круга задач:

• Системы вентиляции и кондиционирования — плавное регулирование производительности, снижение шума и энергопотребления

• Насосное оборудование — управление циркуляционными, скважинными насосами с поддержанием постоянного давления

• Конвейерные линии и транспорт — плавный пуск и точная регулировка скорости

• Компрессорное оборудование — оптимизация режимов работы

• Станочное оборудование — управление шпинделями и приводами подач

• Общепромышленные нагрузки — широкий спектр технологического оборудования

Экономическая эффективность

Использование преобразователя ESQ-230-4T-22K позволяет:

• Снизить энергопотребление за счет оптимального управления скоростью

• Уменьшить механические нагрузки на оборудование через плавный пуск

• Повысить точность технологических процессов

• Сократить эксплуатационные расходы на обслуживание и ремонт

• Увеличить срок службы подключенного оборудования

Гарантия и сервис

• Гарантийный срок: 12 месяцев

• Срок службы: 10 лет

• Техническая поддержка и консультации по подбору, монтажу и настройке оборудования

Закажите частотный преобразователь ESQ-230-4T-22K в компании «Сибаналитпром» — надежный поставщик промышленного оборудования!
