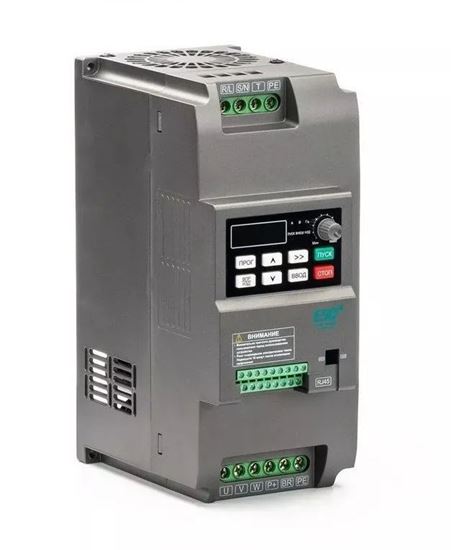

ESQ-230-4T-4K Преобразователь частоты

Компактный, экономичный, электронный преобразователь частоты серии ESQ-230-4T-4K, используется в вентиляционных системах и насосном оборудовании малой мощности. Удобный монтаж на DIN-рейке. Прост в настройке, есть встроенный ЭМС фильтр.

Оставьте отзыв первым

Звоните, чтобы узнать цену

Оставить заявку

Количество:

Описание преобразователя частоты на 4кВт ESQ-230-4T-4K

Устройство подходит для широкого спектра общепромышленных задач: от систем вентиляции и насосного оборудования до конвейерных линий и технологических установок, требующих точного и надежного управления электродвигателем . Преобразователь обеспечивает плавный пуск, точное регулирование скорости, позволяет экономить до 50% электроэнергии и продлевать срок службы двигателя.

Ключевые особенности и преимущества

Два метода управления — поддерживает бессенсорное векторное управление (SVC) для высокоточных задач и классическое скалярное (V/F) для базовых применений.

Высокая перегрузочная способность — 150% от номинального тока в течение 60 секунд и 180% в течение 10 секунд. Это гарантирует уверенный запуск даже при пиковых нагрузках.

Пусковой момент 180% от 0,5 Гц — обеспечивает надежный пуск механизмов с высоким сопротивлением на валу.

Широкий диапазон выходной частоты — регулировка от 0 до 599 Гц .

Встроенный тормозной прерыватель — входит в базовую комплектацию моделей мощностью 4 кВт и выше.

Встроенные ПИД-регулятор и ПЛК — автоматическое поддержание заданных параметров (давления, температуры, расхода) и программирование циклической работы без внешнего контроллера.

Интегрированный интерфейс RS-485 — с поддержкой протокола Modbus RTU для связи с системами автоматизации. Предусмотрено независимое подключение пульта и интерфейса (отдельные клеммы).

Программируемые входы/выходы — 5 дискретных входов (один — высокочастотный импульсный), аналоговый вход (0–10В / 0–20мА) и релейный выход. Доступен широкий выбор функций для гибкой настройки под конкретную задачу.

Компактный дизайн — монтаж на стандартную DIN-рейку, экономит место в шкафу управления.

Технология подавления гармоник HMT — снижает уровень электромагнитных помех.

Технические характеристики ESQ-230-4T-4K

Параметр	Значение
Модель	ESQ-230-4T-4K
Артикул	08.04.304426
Мощность двигателя, кВт	4
Напряжение питания, В	3 × 380–480
Номинальный выходной ток, А	9
Выходная частота, Гц	0–599
Перегрузочная способность	150% — 60 с; 180% — 10 с
Методы управления	Бессенсорное векторное (SVC), скалярное (V/F)
Степень защиты	IP20
Интерфейс связи	RS-485 (Modbus RTU)
Дискретные входы	5 (один — высокочастотный импульсный)
Аналоговый вход	1 (0–10В / 0–20мА, программно выбирается)
Аналоговый выход	1
Дискретный выход	1
Релейный выход	1 (перекидной контакт)
Тормозной прерыватель	Встроенный
Источник питания 24 В	Есть
Время разгона/торможения, с	0–6500
Панель управления	Встроенная, несъемная
Габариты (Ш×В×Г), мм	95,6 × 180 × 85–120
Вес, кг	1,0–3,0 (по разным данным)
Температура эксплуатации, °С	–10…+40 (до +50 со снижением характеристик)
Температура хранения, °С	–40…+70
Срок службы, лет	более 5
Гарантия, мес	12–36 (в зависимости от поставщика)

Встроенные функции

Базовые функции:

Автонастройка двигателя
Функция подхвата скорости при перезапуске вращающегося двигателя
15 предустановленных скоростей
Толчковый режим (JOG)
Функция качания частоты
Функция отсчета заданной длины
S-образный разгон и торможение

Встроенный ПИД-регулятор — автоматическая поддержка заданных параметров (давления, температуры, расхода) без внешнего контроллера.

Встроенный простой ПЛК — программирование циклической работы с изменением скорости по заданному алгоритму.

Программируемые входы/выходы — доступен широкий выбор функций для гибкой настройки под конкретную задачу.

Возможность выбора логики дискретных входов PNP/NPN — упрощает интеграцию в существующие системы управления.

Система защит

Преобразователь оснащен многоуровневой системой защит:

Защита от перенапряжения
Автоматическое ограничение тока
Защита от потери фазы на входе и выходе
Защита от потери сигнала обратной связи (при ПИД-регулировании)
Защита от короткого замыкания на землю
Защита от межфазного замыкания на выходе
Защита от перегрева IGBT-модуля
Режим работы вентилятора с контролем температуры

Области применения

ESQ-230-4T-4K оптимально подходит для общепромышленных нагрузок :

Системы вентиляции и кондиционирования — плавное регулирование производительности, снижение шума и энергопотребления
Насосное оборудование — управление циркуляционными, скважинными насосами с поддержанием постоянного давления
Конвейерные линии и транспорт — плавный пуск и точная регулировка скорости
Станочное оборудование — управление приводами подач и шпинделями
Технологические установки — широкий спектр промышленного оборудования

Экономическая эффективность

Использование преобразователя ESQ-230-4T-4K позволяет:

Снизить энергопотребление до 50% за счет оптимального управления скоростью
Уменьшить механические нагрузки на оборудование через плавный пуск
Повысить точность технологических процессов
Сократить эксплуатационные расходы на обслуживание и ремонт
Увеличить срок службы подключенного оборудования

Гарантия и сервис

Гарантийный срок: 12–36 месяцев
Срок службы: более 5 лет
Техническая поддержка и консультации по подбору, монтажу и настройке оборудования

Закажите частотный преобразователь ESQ-230-4T-4K в компании «Сибаналитпром» — надежный поставщик промышленного оборудования!
