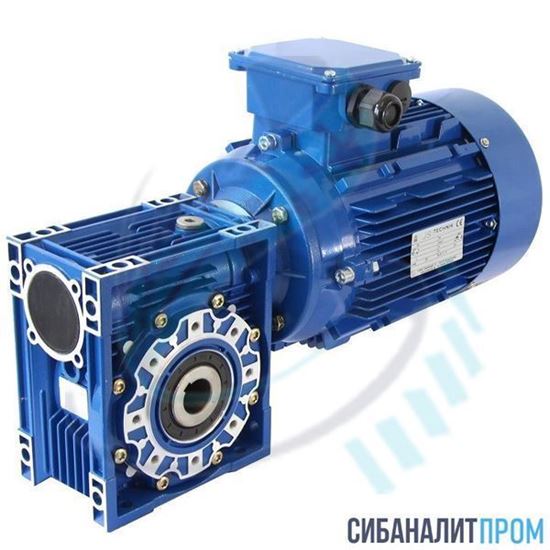

Мотор-редуктор NMRV-030

Червячный мотор-редуктор NMRV-030 выполнен в современном алюминиевом корпусе, изготовленным литьем под давлением. Червяк из закаленной высокоуглеродистой стали, заготовку подвергают улучшающей термической обработке. Червячное колесо из дорогого антифрикционного материала (бронза), что сводит к минимуму их заедание. Гарантия 12 месяцев.

Оставьте отзыв первым

Звоните, чтобы узнать цену

Оставить заявку

Количество:

Описание червячного мотор-редуктора NMRV-030

Редуктор NMRV-030 с передаточным 7,5-100, сопряженный с электродвигателем 0,06-0,55кВт. В универсальном корпусе, конструкция которого позволяет устанавливать его в любой плоскости непосредственно на вал машины, такой способ монтажа значительно снижает общую массу привода, его размеры и сложность в проектировании. Серия мотор-редукторов NMRV – одна из самых удачных разработок, и вот уже более 20-ти лет является нарицательным названием. Такой червячный мотор- редуктор можно встретить под следующими названиями NMRV, MRV, NMRW, CVR, UD-RV, 6-МЧ.

Пример условного обозначения NMRV-030

Мотор-редуктор NMRV-030-15-93-0,18-B3, где:

NMRV - тип, выбранного мотор-редуктора;
030 - его межосевое расстояние в миллиметрах;
15 - номинальное передаточное число;
93 - частота вращения выходного вала, об/мин;
0,18 - можность установленного электродвигателя, кВт;
B3 – монтажное расположение редуктора.

Технические характеристики мотор-редуктора NMRV-030 для мотор-редуктора, где:

i - номинальное передаточное число;
n1 - обороты электродвигателя;
n2 - частота вращения выходного вала, об/мин;
M - крутящий момент (Nm);
P - можность установленного электродвигателя, кВт;
К.П.Д. - коэффициент полезного действия;
SF - сервис-фактор.

Конфигурации мотор-редуктора NMRV-030 при комплектации с двигателем 1400 об/мин. с указанием сервис-фактора.

ГОСТ	IEC	кВт/6Р	5	7,5	10	15	20	25	30	40	50	60	80	100
50А4	56А4	0,06	.	.	.	.	.	.	.	2,00	1,50	1,33	0,83
50В4	56В4	0,09	.	.	.	.	2,00	2,11	1,78	1,33	1,00	0,89	0,56
56А4	56С4/63А4	0,12	.	.	.	2,00	1,50	1,58	1,33	1,00	0,75	0,67	0,42
56В4	63В4	0,18	.	2,44	1,89	1,33	1,00	1,06	0,89	0,67	0,50	0,44
63А4	63D4/71A4	0,25	2,56	1,76	1,36	0,96	0,72	0,76	0,64	0,48
63В4	71В4	0,37	1,73	1,19	0,92	0,65	0,49	0,51	0,43
71А4	71C4/80А4	0,55	1,16	0,80	0,62	0,44

123 - рекомендуемая конфигурация (гарантия 12 месяцев на редукторную часть).

Синтетическое масло предназначено для работы в диапазоне температур от -25 до +50°C. Если требуется эксплуатировать редуктор при более низких температурах (ниже -25 °C), рекомендуется использовать морозостойкое синтетическое масло.Перед вводом в эксплуатацию редуктор необходимо заправить маслом.

Купить червячный мотор-редуктор NMRV-030

Одноступенчатый мотор-редуктор NMRV-030 c доставкой до адреса или терминала ТК в любом городе России: Новосибирск, Москва, Екатеринбург, Улан-Удэ, Казань, Нижний Новгород, Красноярск, Челябинск, Самара, Уфа, Ростов-на-Дону, Краснодар, Омск, Воронеж, Пермь, Волгоград, Саратов, Тюмень, Тольятти, Барнаул, Махачкала, Ижевск, Хабаровск, Ульяновск, Иркутск, Владивосток, Ярославль, Томск, Кемерово, Набережные Челны, Оренбург, Новокузнецк, Тула, Магнитогорск, Брянск, Якутск, Нижний Тагил, Калуга, Чита, Смоленск, Вологда, Курган, Череповец, Архангельск, Нижневартовск, Стерлитамак, Благовещенск, Комсомольск-на-Амуре, Братск, Ангарск, Абакан, Прокопьевск, Норильск, Альметьевск, Миасс, Салават.

Типоразмер	Объем заливаемого масла,л.
	B3	B6	B7	B8	V5	V6
030	0,05
