МУВП-2000 Муфта

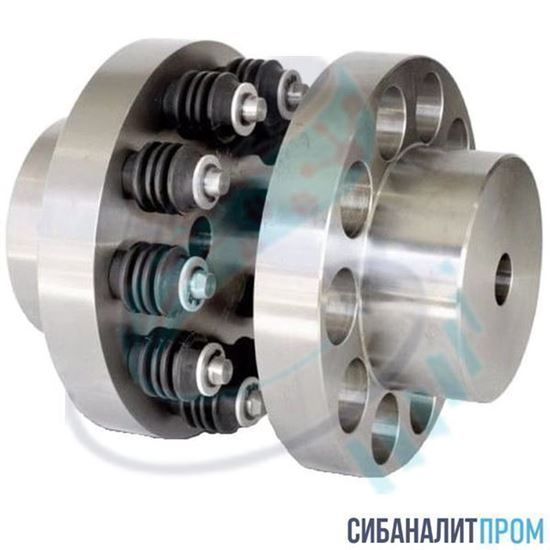

Муфта упругая втулочно-пальцевая МУВП-10-2000 по ГОСТ 21424-93

Состоит из двух полумуфт, соединенных пальцами, которые крепятся к коничесими (цилиндрическим) поверхностями в одной из полумуфт и входят в отверстия другой полумуфты. Крутящий момент передается через гофрированные резиновые втулки. Муфты реализуемые нашей компанией обладают высоким уровнем работоспособности. Самый главный критерий это прочность втулки на смятие. где Do – диаметр центровой окружности; l – длина втулки; dп – диаметр пальца; z = 4…10 – число пальцев.

Габаритные размеры и основные параметры МУВП-10-2000

D, мм	d, мм	L, мм				l, мм				Вес, кг
250	65-90	1	2	3	4	1	2	3	4	31,98-40,03
		288-348	218-268	288-348	218-268	140-170	105-130	105-130	72-95

Полумуфты изготовлены из чугуна марки СЧ 21-40 или стали Ст. 3. Для изготовления пальцев используется сталь 45. Кольца и втулки изготавливаются из резины, имеющей прочность на растяжение 6 МПа и твёрдость 55…75 единиц по Шору.

Условное обозначение муфты МУВП-10-2000:

МУВП-тип муфты;

2000 - номинальный крутящий момент;

63 - диаметр посадочного отверстия полумуфты;

1 - исполнение полумуфты;

90 - диаметр посадочного отверстия полумуфты;

4 - исполнение полумуфты;

У2 - климатическое исполнение.

Исполнения полумуфт МУВП-10-2000:

1 - под цилиндрический вал для длинных валов в соответствии с ГОСТ-12080-66;

2 - под цилиндрический вал для коротких валов в соответствии с ГОСТ-12080-66;

3 - под конический вал для длинных валов в соответствии с ГОСТ-12081-72;

4 - под конический вал для коротких валов в соответствии с ГОСТ-12081-72;

Допустимо сочетание разных исполнений с различными диаметрами посадочных отверстий.

Допустимая несоосность МУВП-10-2000:

продольное смещение Δa = 1…5 мм;

радиальное смещение Δr = 0,3…0,6 мм;

перекос осей валов Δα ≤ 1 °.

Муфты данного типа обладают большой радиальной и угловой жёсткостью, поэтому и механизмы, валы которых соединяют посредством такой муфты, должны устанавливаться на плитах или рамах большой жёсткости с максимально возможной точностью центровки сопрягаемых валов.

Рекомендуемы варианты муфт МУВП-10-2000 относительно мощности и вращения двигателя:

Стоимость муфты рассчитывается индивидуально, относительно объема и условий заказа.

Муфта МУВП-10-2000 комплектуется пальцами:

1.Палец П4 Сталь 45 ГОСТ 1050-13

2. Кольцо К4 из МБС резины ТУ 2500-37600152116-94

3. Втулка распорная Вр4 из Стали ст3 с шероховатостью Ra 6.3

Палец П4 можете купить из наличия.

Так же каждый палец П4 в сборе, комплектуется гайкой соответствующей размеру и пружинной шайбой (гровер).
