Описание Ч-125 редуктора червячного одноступенчатого
Червячный редуктор Ч-125 — это надежный и эффективный механический привод, предназначенный для значительного снижения угловой скорости и повышения крутящего момента во взаимно перпендикулярных валах. Данная модель с межосевым расстоянием 125 мм и передаточным числом от 8 до 80 широко применяется в подъемно-транспортном оборудовании, конвейерных линиях, мешалках, вентиляционных системах и других промышленных агрегатах. Компания ООО "Сибаналитпром" изготавливает червячные пары из антифрикционной бронзы, что в сочетании с термообработкой и шлифовкой обеспечивает высокий КПД, плавность хода, повышенную износостойкость и долгий срок службы передачи. На этой странице вы найдете полные технические характеристики, условия применения, рекомендации по монтажу и смазке, а также сможете заказать редуктор Ч-125 напрямую у производителя с гарантией 12 месяцев и доставкой по всей России.
Сферы применения:
-
Приводы конвейеров и транспортеров
-
Подъемные механизмы (лебедки, тали)
-
Оборудование для пищевой и химической промышленности
-
Вентиляционные и насосные системы
-
Поворотные механизмы и приводы заслонок
Комплектация и варианты поставки:
-
Редуктор поставляется в сборе, заправленный маслом.
-
Возможна комплектация фланцами, муфтами или мотор-редуктором (как опция).
-
Доступны все климатические исполнения (У, УХЛ, Т, О).
Пример маркировки для оформления заявки:
Редуктор Ч-125-8-52-2-КК-У3, где:
- Ч - тип, выбранного редуктора;
- 125 - его межосевое расстояние в миллиметрах;
- 8 - номинальное передаточное число;
- 52 - исполнение по варианту сборки по ГОСТ 20373-80;

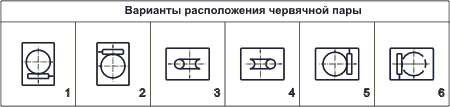

- 2 - выполнение по схеме расположения червячной пары;
- КК - исполнение входного (К – конический быстроходный вал) и выходного (К – конический тихоходный вал) валов;
- У3 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69.
Условия применения редукторов Ч-125:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1800 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Технические характеристики редукторов Ч-125
В таблице представлены основные параметры редуктора Ч-125 (стандартное исполнение). Примечание: номинальный момент указан для режима работы S1 (продолжительный). Для режимов с частыми пусками/остановками требуется запас по мощности.
|
Передаточное число номинальное
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
|
Частота вращения вх.вала, об/мин
|
1500
|
|
Номинальный крутящий момент на вых.валу, Н·м
|
659
|
636
|
626
|
676
|
653
|
616
|
800
|
692
|
640 |
610 |
525 |
|
Подводимая расч. мощн., кВт.
|
13,5
|
10,5
|
8,3
|
7,2
|
5,6
|
4,3
|
4,8
|
3,3
|
2,5 |
1,8 |
1,4 |
|
Допускаемая
радиальная
нагрузка, Н
|
вх.вал
|
1370
|
|
вых.вал
|
9700
|
|
Корригированный уровень зв.мощности, ДБА
|
До 1,5 кВт- 82 дБ;
от 1,5 кВт до 4 кВт - 85 дБ;
от 4 кВт до 12 кВт - 89 дБ;
свыше 12 кВт - 92 дБ
|
|
Масса, кг не более
|
82
|
|
Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%
|
Перед вводом в эксплуатацию редуктор Ч-125 необходимо заправить маслом.
Рекомендуют применять глубокоочищенные легированные индустриальные масла в зависимости от скорости скольжения.
В червячных передачах, применяемых обычно при повторно-кратковременных режимах работы, желательно смазывание погружением в масляную ванну на всю высоту сцепляющихся зубьев, в том числе в передачах с верхним расположением червяка.
Для червячных редукторов Ч-125 рекомендуют следующие масла:
|
Группа смазки
|
Основные
|
Дублирующие
|
|
1
|
АСЗп-6 ТУ 38 10111-75
АСЗп-10 ТУ 38 101207-77
|
------
Цилиндровое легкое 11
|
|
2
|
ИГП-114 ТУ 38 101413-78
|
ОСТ 38 0185-75
Цилиндровое тяжелое 52
|
|
3
|
ИГП-152 ТУ 38 101413-78
|
ГОСТ 6411-76
Цилиндровое тяжелое 52
|
|
4
|
ИГП-182 ТУ 38 101413-78
|
ГОСТ 6411-76
|
|
Режим работы
|
Группа масел при температуре внешней среды
|
|
от -40 до 0
|
от -10 до +25
|
от +15 до +50
|
|
Непрерывный
|
1
|
3.4
|
4
|
|
Повторно- кратковременный
|
1
|
2.3
|
3
|
Также рекомендуется КС-19 ГОСТ 9243-75 от минус 10 до плюс 50, смазка «Трансол-100» ТУ 38.УССР201352-84, МС-20 ГОСТ 21743-76, а для температуры от минус 40 до 0 АСЗп-6 ТУ 38 10111-70, АСЗп-10 ТУ 38 101267-72.
В качестве доп. опции возможно искуственное охлаждение посредством обдува корпуса воздухом вентилятора.
Преимущества червячных Ч-125 перед цилиндрическими:
- Компактность;
- Передаточное число;
- Плавность хода;
- Самоторможение;
Для больших мощностей и в установках, работающих непрерывно, рекомендуем использовать цилиндрическую передачу или коническо-цилиндрическую.
Для задач, где требуется компактность, также могут рассматриваться редукторы типа NMRV, однако серия Ч-125 предлагает проверенную конструкцию и высокую ремонтопригодность для российских условий эксплуатации.
На расчет черячной передачи редуктор Ч-125 влияют следующие условия:
- Материал червяка - сталь;
- Материал венца червячного колеса - оловянная или безоловянная бронза, латунь, чугун;
- Межосевое расстояние 125 мм;
- Скорость скольжения 10м/с;
- Температура масла в ванне для индустриальных масел не более 95С;
Поверхность зубьев червячной передачи рассчитана исходя из необхоимой контактной выносливости от действия максимальной нагрузки из условия сопротивляемости заеданию. Зубья расчитаны на выносливость от действия максимальной нагрузки, для предотвращения усталостного излома, деформациии, поломки.
Коэффициент учитывающий характер приложенной нагрузки на редуктор Ч-125
| Вид нагрузки |
Коэфициент |
| Машины, работающие с небольшими толчками малой частоты и малыми вибрациями (токарные станки, вентиляторы, воздуходувки центробежные и пропеллерные) |
1,05 |
| Машины, работающие с толчками большой частоты и вибрациями (поршневые машины, насосы центробежные, ротационные, шестиренчатые) |
1,08 |
| Машины, работающие со значительными толчками и ударами (компрессоры, продольно-строгальные станки, ленточные транспортеры, ковшовые и скребковые элеваторы) |
1,12 |
| Машины с резко меняющейся неравномерной нагрузкой (лесопильные рамы, крановые передачи, грохоты, мешалки, мельницы) |
1,17 |
| Машины, работающие с резкими толчками и ударами (камнедробилки, ножницы, ковочные машины) |
1,28 |
Наиболее распространенные сборки Ч-125
Ч-125-80-52-КК
Ч-125-80-51-1-ЦЦ
Ч-125-80-61-КК
Ч-125-63-52-КК
Ч-125-63-51-КЦ
Ч-125-50-52-КЦ
Ч-125-40-52-1-КЦ
Ч-125-40-52-КК
Ч-125-31,5-52-ЦЦ
Ч-125-25-51-ЦЦ
Ч-125-20-52-2-3-КК
Ч-125-10-56-КП
