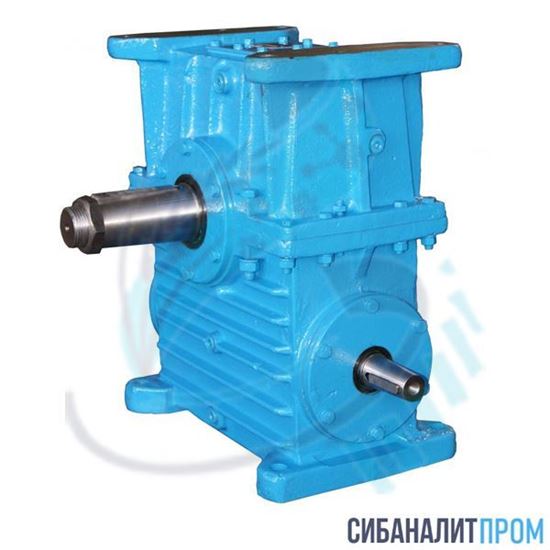

Редуктор червячный одноступенчатый 1Ч-200
универсального типа с межосевым расстоянием 200 мм, предназначен для увеличения крутящего момента и уменьшения частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.
Пример условного обозначения для оформления заявки:
Редуктор 1Ч-200-8-52-2-КК-У3, где:
- Ч - тип, выбранного редуктора;
- 160 - его межосевое расстояние в миллиметрах;
- 8 - номинальное передаточное число;
- 52 - исполнение по варианту сборки по ГОСТ 20373-80;
- 2 - выполнение по схеме расположения червячной пары;
- КК - исполнение входного (К – конический быстроходный вал) и выходного (К – конический тихоходный вал) валов;
- У3 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69.
Условия применения редукторов 1Ч-200:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1800 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Технические характеристики редуктор 1Ч-200
|
Передаточное число номинальное
|
8
|
10
|
12,5
|
16
|
20
|
25
|
31,5
|
40
|
50
|
63
|
80
|
|
Частота вращения вх.вала, об/мин
|
1500
|
|
Номинальный крутящий момент на вых.валу, Н·м
|
2190
|
1870
|
1820
|
2355
|
1980
|
1980
|
2940
|
2250
|
1860 |
2010 |
2110 |
|
Подводимая расч. мощн., кВт.
|
45,7
|
31,6
|
24,8
|
25,4
|
16
|
11,7
|
16,8
|
9,7
|
7,0 |
6,1 |
5,6 |
|
КПД, %
|
64
|
93
|
92
|
91
|
91
|
90
|
87
|
85
|
83 |
82 |
84 |
|
Допускаемая
радиальная
нагрузка, Н
|
вх.вал
|
1500
|
|
вых.вал
|
15750
|
|
Корригированный уровень зв.мощности, ДБА
|
82
|
|
Масса, кг не более
|
260
|
|
Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%
|
Габаритные размеры 1Ч-200
 |
| Вариант сборки 52, вариант расположения червячной пары 1 |
 |
| Вариант сборки 51, вариант расположения червячной пары 2 |
 |
|
Вариант исполнения конца тихоходного вала
|
Вариант исполнения конца быстроходного вала
|
|
Перед вводом в эксплуатацию редуктор необходимо заправить маслом.
Масло следует выбирать в зависимости от температуры внешней среды и режима работы редуктора.
Для червячных редукторов 1Ч-200 производители рекомендуют следующие масла:
|
Группа смазки
|
Основные
|
Дублирующие
|
|
1
|
АСЗп-6 ТУ 38 10111-75
АСЗп-10 ТУ 38 101207-77
|
------
Цилиндровое легкое 11
|
|
2
|
ИГП-114 ТУ 38 101413-78
|
ОСТ 38 0185-75
Цилиндровое тяжелое 52
|
|
3
|
ИГП-152 ТУ 38 101413-78
|
ГОСТ 6411-76
Цилиндровое тяжелое 52
|
|
4
|
ИГП-182 ТУ 38 101413-78
|
ГОСТ 6411-76
|
|
Режим работы
|
Группа масел при температуре внешней среды
|
|
от -40 до 0
|
от -10 до +25
|
от +15 до +50
|
|
Непрерывный
|
1
|
3.4
|
4
|
|
Повторно-кратковременный
|
1
|
2.3
|
3
|
Также рекомендуется КС-19 ГОСТ 9243-75 от минус 10 до плюс 50, смазка «Трансол-100» ТУ 38.УССР201352-84, МС-20 ГОСТ 21743-76, а для температуры от минус 40 до 0 АСЗп-6 ТУ 38 10111-70, АСЗп-10 ТУ 38 101267-72.
В качестве доп. опции возможносо искуственное охлаждение посредством обдува корпуса воздухом вентилятора.
Для червячных редукторов тип Ч рекомендуют всесезонное трансмиссионное масло ЛУКОЙЛ Тм-5 (SAE 85W-90).
Преимущества червячных (Ч-40, Ч-63, Ч-80, Ч-100, Ч-125 и Ч-160 1Ч-200) перед цилиндрическими Ц2У, Ц3У и РМ.
- Компактность;
- Передаточное число;
- Плавность хода;
- Самоторможение;
Для больших мощностей и в установках, работающих непрерывно, рекомендуем использовать цилиндрическую передачу или коническо-цилиндрическую.
В качестве импортного аналога используют Редукторы NMRV и мотор-редукторы NMRV, они более доступные, дешевые и с быстрыми сроками поставки.
На расчет черячной передачи редуткор 1Ч-200 влияют следующие условия:
- Материал червяка - сталь;
- Материал венца червячного колеса - оловянная или безоловянная бронза, латунь, чугун;
- Межосевое расстояние 200 мм;
- Скорость скольжения 10м/с;
- Температура масла в ванне для индустриальных масел не более 95С;
Поверхность зубьев червячной передачи расчитана исходя из необхоимой контактной выносливости от действия максимальной нагрузки из условия сопротивляемости заеданию. Зубья расчитаны на выносливость от действия максимальной нагрузки, для предотвращения усталостного излома, деформациии, поломки.
Коэфициент учитывающий характер приложенной нагрузки на редуктор 1Ч-200
| Вид нагрузки |
Коэфициент |
| Машины, работающие с небольшими толчками малой частоты и малыми вибрациями (токарные станки, вентиляторы, воздуходувки центробежные и пропеллерные) |
1,05 |
| Машины, работающие с толчками большой частоты и вибрациями (поршневые машины, насосы центробежные, ротационные, шестиренчатые) |
1,08 |
| Машины, работающие со значительными толчками и ударами (компрессоры, продольно-строгальные станки, ленточные транспортеры, ковшовые и скребковые элеваторы) |
1,12 |
| Машины с резко менябщейся неравномерной нагрузкой (лесопильные рамы, крановые передачи, грохоты, мешалки, мельницы) |
1,17 |
| Машины, работающие с резкими толчками и ударами (камнедробилки, ножницы, ковочные машины) |
1,28 |
