Редуктор Ц2У-100 (1Ц2У-100)

Описание редуктора Ц2У-100 (1Ц2У-100)

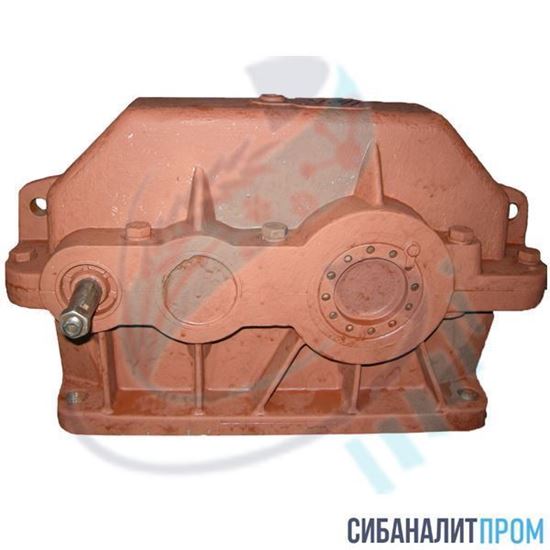

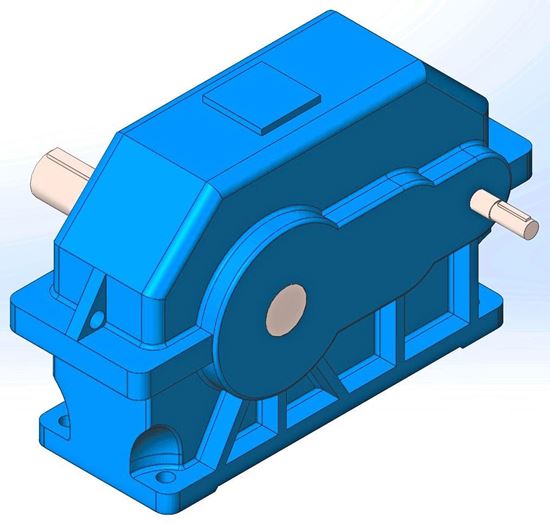

Двухступенчатый цилиндрический редуктор Ц2У-100 горизонтального типа. Используеся в приводах различных машин и механизмов для изменения крутящих моментов, и уменьшения частоты вращения.

Агрегат имеет исключительно широкое применение в различных отраслях машиностроения. Высокий экономический потребительский  показатель обусловлен высоким уровнем КПД и меньшему износу. Редуктор проектируется либо для привода определенной машины, либо по заданной нагрузке и передаточному числу. Такое производство характерно в случае серийного производства.

Конструкция отличается повышенной эксплуатационной надежностью и долговечностью. Поверхность зубьев подвержена химико-термической обработкой – цементацией и азотированием, что позволило поднять поверхностную твердость

Пример условного обозначения для оформления заявки:

Редуктор 1Ц2У-100-20-12-КК-У2, где

• 1Ц2У - говорит о том, что заказываемый редуктор имеет цилиндрический двухступенчатый тип;
• 100 - межосевое расстояние для тихоходной ступени выбранного редуктора, которое измеряется в мм;
• 20 - номинальное передаточное число для редуктора;
• 12 - вариантом его сборки;
• КК - исполнение входного (К – конический быстроходный вал) и выходного (К – конический тихоходный вал) валов;
• У2 - климатическое исполнение и категория размещения.

Условия применения редуктора Ц2У-100:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа длительная или с периодическими остановками;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1800 об/мин.;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
• климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Приемо-сдаточные испытания редуктора Ц2У-100:

Окончательная операция в технологическом цикле изготовления редуктора Ц2У, проводится ОТК на специально оборудованном стенде. Стенд оборудован устройством для заправки редукторов маслом и сбора сливаемого масла, нагружающим устройством и приборами измерения шума и частоты вращения валов. Приемо-сдаточным испытаниям подвергают каждый редуктор.

Испытуемый редуктор устанавливают на стенде, заполняют маслом (количество и марка указаны в паспорте).

Редуктор испытывают без нагрузки и под нагрузкой. Время проведения испытаний и величина нагрузки составляет 2-3 минуты (вращение в одну и в другую сторону), под нагрузкой – 15-30 мин с параллельным контролем следующих параметров:

- крутящий момент;

- консольную нагрузку на выходных валах;

- температуру масла;

- уровень шума;

- работоспособность при кратковременных двукратных перегрузках;

- температуру корпуса;

- устойчивость к воздействию климатических факторов.

Технические характеристики редукторов Ц2У-100

Варианты сборки Ц2У-100:

Исполнения и размеры входного и выходного вала редуктора Ц2У-100:

Конус
Вал	d	d1	d2	d3	L	L1	b	t
Быстроход (входной)	20	18,20	М12х1,25	40	50	36	4	19,7
Тихоход (выходоной)	35	32,1	М20х1,5	50	80	58	6	34,6

Цилиндр
Вал	l	d	t	b
Быстроход (входной)	36	18	20,5	6
Тихоход (выходоной)	58	30	32	8

Перед вводом в эксплуатацию редуктор необходимо заправить маслом.

Масло следует выбирать в зависимости от температуры внешней среды и режима работы редуктора.

Производители цилиндрических редукторов Ц2У-100 рекомендуют:

Масло заливают через люк в крышке редуктора. Сливают через отверстие в корпусе. Для контроля уровня масла служит контрольная пробка или маслоуказатель. Во избежание повышения давления при разогреве масла во время работы внутренняя полость редуктора сообщается с атмосферой через отдушину в смотровой крышке.

Материал шестерен и колес – сталь марки 25ХГМ, твердость поверхности зубьев больше либо равное 56HRC. Редукторы Ц2У должны допускать кратковременные перегрузки в 2,2 раза выше номинальных. Возникающие при пусках и остановках двигателя и остановках двигателя. Количество перегрузок не должно превышать 3000000 в течение всего срока эксплуатации.

Редукторы изготавливают чаще всего в вариантах сборки 11-16, 21-26 и 31-36 что соответствует ГОСТу 20373. Для редукторов типоразмера 100, варианты сборки 16,26,36 и с валами в виде зубчатых муфт изготавливать не рекомендуется.

Допускается работа в реверсивном режиме, в таком случае вращающий момент на выходном валу должен быть снижен на 30%.
