Описание редуктора Ц2У-200 (1Ц2У-200)

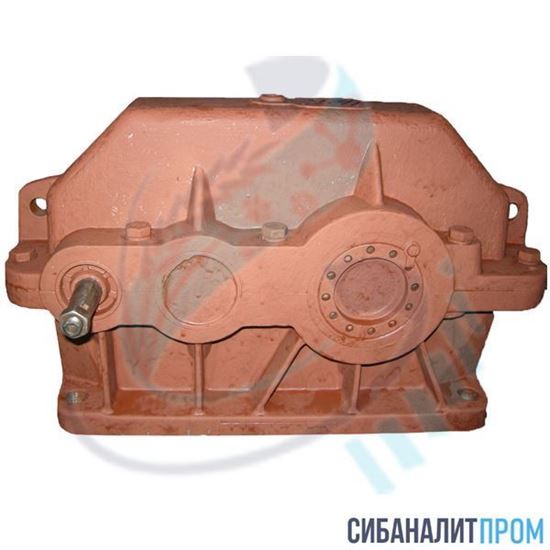

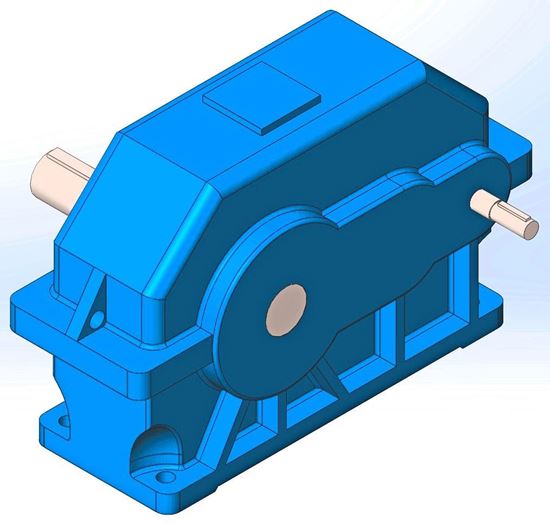

Двухступенчатый цилиндрический редуктор Ц2У-200 горизонтального типа. Используются в приводах различных машин и механизмов для изменения крутящих моментов, и уменьшения частоты вращения.
Агрегат имеет исключительно широкое применение в различных отраслях машиностроения. Высокий экономический потребительский показатель обусловлен высоким уровнем КПД и меньшему износу. Редуктор проектируется либо для привода определенной машины, либо по заданной нагрузке и передаточному числу. Такое производство характерно в случае серийного производства.
Пример условного обозначения для оформления заявки:
Редуктор 1Ц2У-200-20-12-КК-У2, где
- 1Ц2У - говорит о том, что заказываемый редуктор имеет цилиндрический двухступенчатый тип;
- 200 - межосевое расстояние для тихоходной ступени выбранного редуктора, которое измеряется в мм;
- 20 - номинальное передаточное число для редуктора;
- 12 - вариантом его сборки;
- КК - исполнение входного (К – конический быстроходный вал) и выходного (К – конический тихоходный вал) валов;
- У2 - климатическое исполнение и категория размещения.
Условия применения редуктора Ц2У-200:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Приемо-сдаточные испытания редуктора Ц2У-200:
Окончательная операция в технологическом цикле изготовления редуктора Ц2У, проводится ОТК на специально оборудованном стенде. Стенд оборудован устройством для заправки редукторов маслом и сбора сливаемого масла, нагружающим устройством и приборами измерения шума и частоты вращения валов. Приемо-сдаточным испытаниям подвергают каждый редуктор.
Испытуемый редуктор устанавливают на стенде, заполняют маслом (количество и марка указаны в паспорте).
Редуктор испытывают без нагрузки и под нагрузкой. Время проведения испытаний и величина нагрузки составляет 2-3 минуты (вращение в одну и в другую сторону), под нагрузкой – 15-30 мин с параллельным контролем следующих параметров:
- крутящий момент;
- консольную нагрузку на выходных валах;
- температуру масла;
- уровень шума;
- работоспособность при кратковременных двукратных перегрузках;
- температуру корпуса;
- устойчивость к воздействию климатических факторов.
Технические характеристики редуктора Ц2У-200
|
Номинальные передаточные числа
|
8; 10; 12,5; 16; 20; 25; 31,5; 40
|
|
Номинальный крутящий момент на
выходном валу при длительной работе с
постоянной нагрузкой, Нм
|
Непрерывный (Н) ПВ=100%
|
2500
|
|
Номинальный крутящий момент на
выходном валу при работе редуктора в
повторно-кратковременных
режимах, Нм
|
Тяжелый (Т) ПВ=40%
Средний(С) ПВ=25%
Легкий(Л) ПВ=15%
|
3150
4000
5000
|
|
Допускаемая радиальная консольная
нагрузка, приложенная в середине
посадочной части вала, Н
|
входной вал
|
Непрерывный (Н) ПВ=100% |
2240
|
| Тяжелый (Т) ПВ=40% |
2500
|
|
Средний(С) ПВ=25%
|
2800
|
|
Легкий(Л) ПВ=15%
|
3150 |
| выходной вал |
Непрерывный (Н) ПВ=100%
|
12500 |
|
Тяжелый (Т) ПВ=40%
|
14000 |
|
Средний(С) ПВ=25%
|
16000 |
|
Легкий(Л) ПВ=15%
|
18000 |
| КПД, не менее |
0,97 |
| Вес редуктора в чугунном корпусе |
170 |
| Масса, кг (алюминевый корпус) |
- |
Варианты сборки Ц2У-200:
Исполнения и размеры входного и выходного вала Ц2У-200:
| Конус |
 |
| Вал редуктора |
d |
d1 |
d2 |
d3 |
L |
L1 |
b |
t |
| Быстроход (входной) |
30 |
27,10 |
М20х1,5 |
50 |
80 |
58 |
5 |
29,1 |
| Тихоход (выходоной) |
70 |
64,75 |
М48х3,0 |
100 |
140 |
105 |
18 |
68,75 |
| Цилиндр |
 |
| Вал редуктора |
l |
d |
t |
b |
| Быстроход (входной) |
58 |
25 |
28 |
8 |
| Тихоход (выходоной) |
105 |
65 |
71 |
18 |
Перед вводом в эксплуатацию редуктор необходимо заправить маслом.
Масло следует выбирать в зависимости от температуры внешней среды и режима работы редуктора.
Производители цилиндрических редукторов Ц2У-200 рекомендуют:
|
Типоразмер редуктора
|
Обьем зал.
масла, л
|
Марка масла |
Температура
окружающей
среды
|
| 1Ц2У-200 |
9
|
Индустриальное И-40А и И-50А |
+50…-25 |
Масло заливают через люк в крышке редуктора. Сливают через отверстие в корпусе. Для контроля уровня масла служит контрольная пробка или маслоуказатель. Во избежание повышения давления при разогреве масла во время работы внутренняя полость редуктора сообщается с атмосферой через отдушину в смотровой крышке.
Материал шестерен и колес – сталь марки 25ХГМ, твердость поверхности зубьев больше либо равное 56HRC. Редукторы Ц2У должны допускать кратковременные перегрузки в 2,2 раза выше номинальных. Возникающие при пусках и остановках двигателя и остановках двигателя. Количество перегрузок не должно превышать 3000000 в течение всего срока эксплуатации.
Редукторы изготавливают чаще всего в вариантах сборки 11-16, 21-26 и 31-36 что соответствует ГОСТу 20373.
Допускается работа в реверсивном режиме, в таком случае вращающий момент на выходном валу должен быть снижен на 30%.
Корпус редуктора Ц2У-200 обладает следующими преимуществами:
- Увеличенный объем масла;
- Отсутствие фланцев;
- Жесткое основание и податливая крышка – повышенные виброакустические свойства;
- Утопленные лапы – 30% меньше отказов;
- Простота наружной обработки;
- Технически эстетичны.
Детали наших редукторов изготовлены с условием пониженной шероховатости. Шероховатость поверхности деталей влияет на их эксплуатационную надежность и износостойкость, которая зависит от многих факторов, в том числе от высоты и формы микронеровностей. Шероховатость имеет большое значение для работы зубчатых передач, так как при контакте зубьев происходит скольжение профилей и высокие удельные давления и повышенная температура приводят к разрушение поверхностей. Появляются задиры, заедания и схватывания металлов, сопровождаемые взрывами отдельных кусочков металла. Усталостная прочность деталей машин в значительной степени зависит от шероховатости поверхностей. Отдельные дефекты и неровности на поверхности детали, работающей в условиях циклических и знакопеременных нагрузок, способствуют концентрации напряжений, величина которых может понизить предел выносливость металлов.
Также одним из важнейших элементов редуктора ц2у-200 является подшипниковый узел. В наших редукторах используем шариковые подшипники. Данный тип воспринимает значительные осевые и радиальные нагрузки при небольших размерах. Не требуют регулировки осевого зазора.
