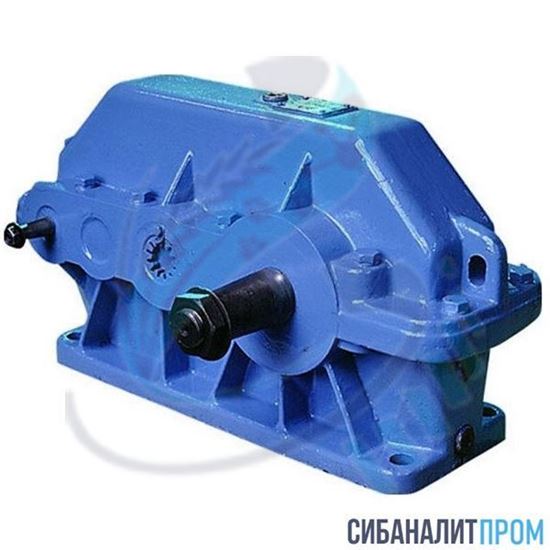

Описание редуктора Ц3У-200 (1Ц3У-200)
Используются в таких отраслях, как: химическая, горнорудная и металлургическая. Повышению долговечности редукторов способствовало применение поверхностного упрочнения рабочих профилей зубьев зубчатых колес, так же важным условием долговечности и надежной работы редуктора является правильный выбор и установка подшипников качения.
Пример условного обозначения для оформления заявки:
Редуктор 1Ц3У-200-31,5-12-КК-У2, где
- 1Ц3У - говорит о том, что заказываемый редуктор имеет цилиндрический трехступенчатый тип;
- 200 - межосевое расстояние для тихоходной ступени выбранного редуктора, которое измеряется в мм;
- 31,5 - номинальное передаточное число для редуктора;
- 12 - вариантом его сборки;
- КК - исполнение входного (К – конический быстроходный вал) и выходного (К – конический тихоходный вал) валов;
- У2 - климатическое исполнение и категория размещения.
Условия применения редуктора Ц3У-200:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Приемо-сдаточные испытания редуктора Ц3У-200:
Окончательная операция в технологическом цикле изготовления редуктора Ц3У, проводится ОТК на специально оборудованном стенде. Стенд оборудован устройством для заправки редукторов маслом и сбора сливаемого масла, нагружающим устройством и приборами измерения шума и частоты вращения валов. Приемо-сдаточным испытаниям подвергают каждый редуктор.
Испытуемый редуктор устанавливают на стенде, заполняют маслом (количество и марка указаны в паспорте).
Редуктор испытывают без нагрузки и под нагрузкой. Время проведения испытаний и величина нагрузки составляет 2-3 минуты (вращение в одну и в другую сторону), под нагрузкой – 15-30 мин с параллельным контролем следующих параметров:
- крутящий момент;
- консольную нагрузку на выходных валах;
- температуру масла;
- уровень шума;
- работоспособность при кратковременных двукратных перегрузках;
- температуру корпуса;
- устойчивость к воздействию климатических факторов.
Технические характеристики редуктора Ц3У-200 (1Ц3У)
|
Параметры
|
Типоразмер
|
|
160
|
|
Номинальные передаточные числа
|
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
|
|
Номинальный крутящий момент на
выходном валу при длительной работе с
постоянной нагрузкой, Нм
|
Непрерывный (Н) ПВ=100%
|
1250
|
|
Тяжелый (Т) ПВ=40%
|
1600
|
|
Номинальный крутящий момент на
выходном валу при работе редуктора в
повторно-кратковременных
режимах, Нм
|
Средний(С) ПВ=25%
|
2000
|
|
Легкий(Л) ПВ=15%
|
2500
|
|
Допускаемая радиальная консольная нагрузка, приложенная
в середине посадочной части вала, Н
|
входной вал
|
Непрерывный (Н) ПВ=100% |
630
|
| Тяжелый (Т) ПВ=40% |
710 |
|
Средний(С) ПВ=25%
|
800
|
|
Легкий(Л) ПВ=15%
|
900
|
| выходной вал |
Непрерывный (Н) ПВ=100%
|
9000 |
|
Тяжелый (Т) ПВ=40%
|
10000
|
|
Средний(С) ПВ=25%
|
11200
|
|
Легкий(Л) ПВ=15%
|
12500
|
| КПД, не менее |
0,96 |
| Масса, кг (чугунный корпус) |
110 |
| Масса, кг (алюминевый корпус) |
64 |
Варианты сборки Ц3У-200:
Исполнения и размеры входного и выходного вала Ц3У-200:
| Конус |
 |
| Вал |
d |
d1 |
d2 |
d3 |
l |
l1 |
b |
t |
| Быстроход (входной) |
25 |
22,9 |
М16х1,5 |
45 |
60 |
42 |
5 |
24,9 |
| Тихоход (выходоной) |
70 |
64,75 |
М48х3,0 |
100 |
140 |
105 |
18 |
68,75 |
| Цилиндр |
 |
| Вал |
l |
d |
t |
b |
| Быстроход (входной) |
42 |
22 |
24,5 |
6 |
| Тихоход (выходоной) |
105 |
65 |
69 |
18 |
Перед вводом в эксплуатацию редуктор Ц3У-200 необходимо заправить маслом.
Детали наших редукторов изготовлены с условием пониженной шероховатости. Шероховатость поверхности деталей влияет на их эксплуатационную надежность и износостойкость, которая зависит от многих факторов, в том числе от высоты и формы микронеровностей. Шероховатость имеет большое значение для работы зубчатых передач, так как при контакте зубьев происходит скольжение профилей и высокие удельные давления и повышенная температура приводят к разрушение поверхностей. Появляются задиры, заедания и схватывания металлов, сопровождаемые взрывами отдельных кусочков металла. Усталостная прочность деталей машин в значительной степени зависит от шероховатости поверхностей. Отдельные дефекты и неровности на поверхности детали, работающей в условиях циклических и знакопеременных нагрузок, способствуют концентрации напряжений, величина которых может понизить предел выносливость металлов.
