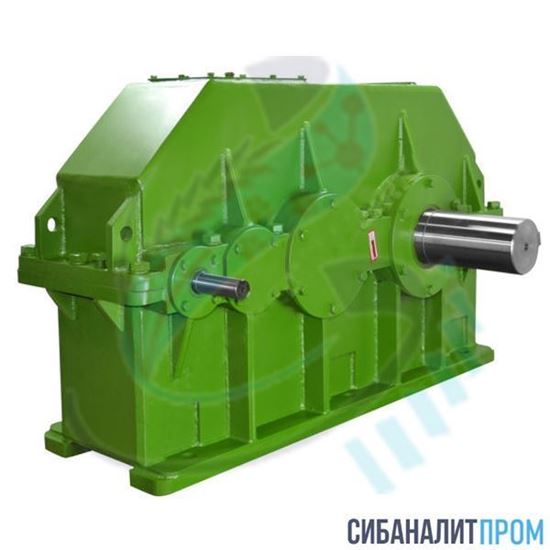

Описание редуктора Ц3У-355 (1Ц3У-355)
Используются в таких отраслях, как: химическая, горнорудная и металлургическая. Повышению долговечности редукторов способствовало применение поверхностного упрочнения рабочих профилей зубьев зубчатых колес, так же важным условием долговечности и надежной работы редуктора является правильный выбор и установка подшипников качения.
Пример условного обозначения для оформления заявки:
Редуктор Ц3У-355Н-50-12-ЦЦ-У2, где
- Ц3У - говорит о том, что заказываемый редуктор имеет цилиндрический трехступенчатый тип;
- 355 - межосевое расстояние для тихоходной ступени выбранного редуктора, которое измеряется в мм;
- Н - Передача Новикова;
- 50 - номинальное передаточное число для редуктора;
- 12 - вариантом его сборки;
- ЦЦ - исполнение входного (Ц – цилиндрический быстроходный вал) и выходного (Ц – цилиндрический тихоходный вал) валов;
- У2 - климатическое исполнение и категория размещения.
Условия применения редукторов Ц3У-355:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Приемо-сдаточные испытания редуктора Ц3У-355Н
Окончательная операция в технологическом цикле изготовления редуктора Ц3У, проводится ОТК на специально оборудованном стенде. Стенд оборудован устройством для заправки редукторов маслом и сбора сливаемого масла, нагружающим устройством и приборами измерения шума и частоты вращения валов. Приемо-сдаточным испытаниям подвергают каждый редуктор.
Испытуемый редуктор устанавливают на стенде, заполняют маслом (количество и марка указаны в паспорте).
Редуктор испытывают без нагрузки и под нагрузкой. Время проведения испытаний и величина нагрузки составляет 2-3 минуты (вращение в одну и в другую сторону), под нагрузкой – 15-30 мин с параллельным контролем следующих параметров:
- крутящий момент;
- консольную нагрузку на выходных валах;
- температуру масла;
- уровень шума;
- работоспособность при кратковременных двукратных перегрузках;
- температуру корпуса;
- устойчивость к воздействию климатических факторов.
Технические характеристики редуктора Ц3У-355Н
| Номинальное передаточное отношение |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100,0 |
125,0 |
160,0 |
200,0 |
| Номинальный крутящий момент на тихоходном валу, Нм |
12000 |
14000 |
15000 |
| Номинальная частота вращения быстроходного вала, (об/мин) |
25(1500) |
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходного |
2000 |
1600 |
1300 |
1100 |
| тихоходного |
цилиндрический конец |
40000 |
| конец вала в виде зубчатой муфты |
50000 |
| Масса, кг |
750 |
Варианты сборки Ц3У-355:
Исполнения и размеры входного и выходного вала Ц3У-355:
| Конус |
 |
| Вал |
d |
l |
l1 |
b |
t |
| Быстроход (входной) |
35 |
80 |
58 |
6 |
34,6 |
| Тихоход (выходоной) |
125 |
210 |
165 |
28 |
122,55 |
| Цилиндр |
 |
| Вал |
l |
d |
t |
b |
| Быстроход (входной) |
80 |
35 |
38 |
10 |
| Тихоход (выходоной) |
210 |
125 |
132 |
32 |
Перед вводом в эксплуатацию редуктор Ц3У-355 необходимо заправить маслом.
Детали наших редукторов изготовлены с условием пониженной шероховатости. Шероховатость поверхности деталей влияет на их эксплуатационную надежность и износостойкость, которая зависит от многих факторов, в том числе от высоты и формы микронеровностей. Шероховатость имеет большое значение для работы зубчатых передач, так как при контакте зубьев происходит скольжение профилей и высокие удельные давления и повышенная температура приводят к разрушение поверхностей. Появляются задиры, заедания и схватывания металлов, сопровождаемые взрывами отдельных кусочков металла. Усталостная прочность деталей машин в значительной степени зависит от шероховатости поверхностей. Отдельные дефекты и неровности на поверхности детали, работающей в условиях циклических и знакопеременных нагрузок, способствуют концентрации напряжений, величина которых может понизить предел выносливость металлов.
