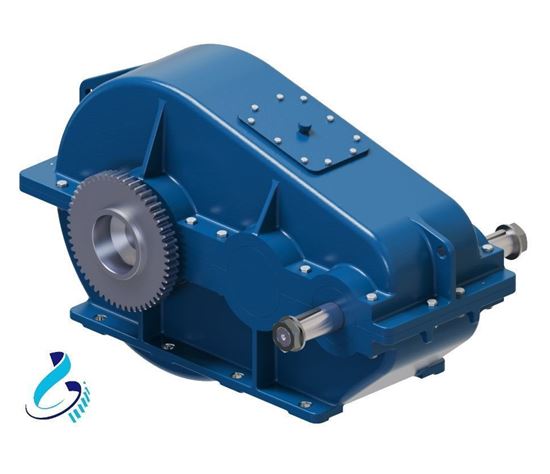

Редуктор крановый РК-500

Назначение редуктора РК-500

Редуктор РК-500 представляет собой усиленную цилиндрическую двухступенчатую передачу, разработанную для приводов подъема и передвижения в составе мостовых, козловых и других типов промышленных кранов. Благодаря увеличенному межосевому расстоянию и запасу прочности, РК-500 оптимально подходит для механизмов, работающих с повышенными нагрузками и в условиях интенсивного циклического использования. Это надежное звено в цепочке привода, обеспечивающее стабильную передачу мощности.

Где и как устанавливается редуктор РК-500?

РК-500 устанавливается в силовую трассу привода. Монтаж осуществляется на подготовленную раму или платик механизма через лапы корпуса. Соединение с электродвигателем выполняется через компенсирующую муфту (например, зубчатую тип МЗ), что нивелирует возможные перекосы валов. Выходной вал редуктора непосредственно соединяется с приводным барабаном лебедки или ходовым колесом через жесткую муфту или открытую передачу.

Основные сферы применения РК-500:

• Механизмы подъема: Мостовые и козловые краны грузоподъемностью до 20-32 тонн, консольные краны, шлюзовые лебедки.

• Механизмы передвижения: Приводы тележек кранов, передвижения самих крановых мостов.

• Другое оборудование: Поворотные устройства, конвейеры с высоким крутящим моментом, подъемные ворота и шлагбаумы промышленного назначения.

Основные характеристики редуктора РК-500:

• Тип: цилиндрический двухступенчатый редуктор

• Назначение: для механизмов подъема и передвижения кранов

• Межосевое расстояние: 500 мм

• Передаточные числа (номинал/факт): от 8,00 / 8,23 до 50,00 / 48,57

• Частота вращения входного вала: 600, 750, 1000, 1250, 1500 об/мин

• Режимы работы: особо легкий, ПВ=15%, ПВ=25%, ПВ=40%, ПВ=100%

• Крутящий момент (номинальный): до 64,85 кН·м (при ПВ=15%, 600 об/мин)

• Материал шестерен/валов: сталь легированная, цементация и закалка

• КПД: не менее 96% на ступень

• Вес редуктора: 1230 кг

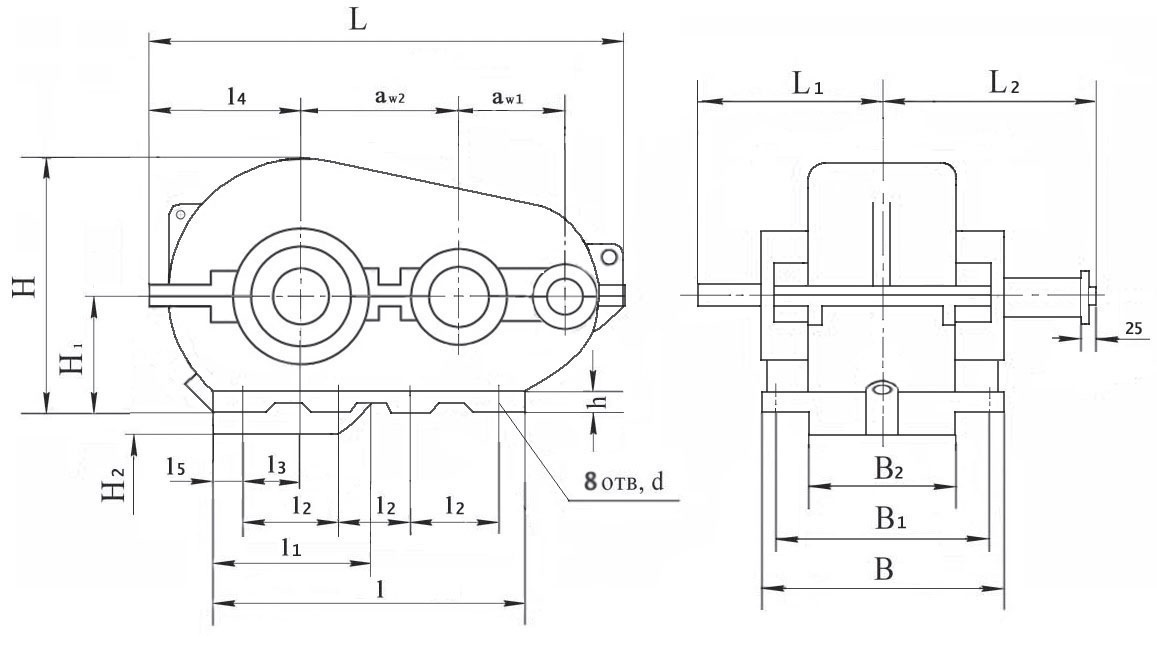

Габаритные и присоединительные размеры РК-500:

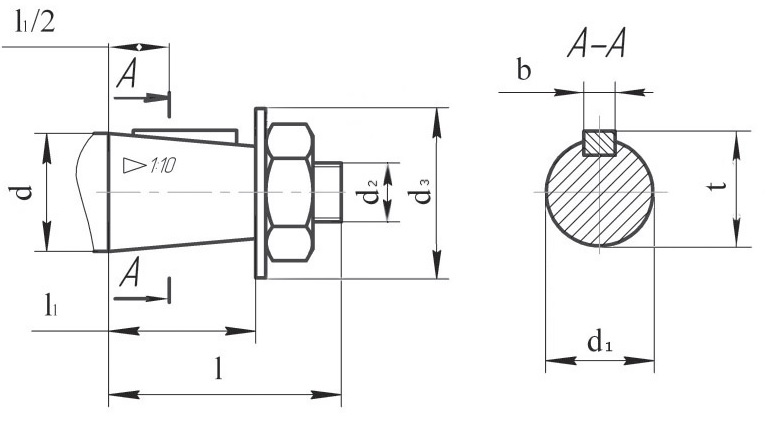

Габаритные размеры входного вала РК-500

	d	90
	d1	83,50
	d2	М64х4
	d3	130
	l	170
	l1	130
	b	22
	t	88,5

Габариты выходного вала:

• в виде цилиндрического вала

	d	130m6
	d1	150
	b	32
	l	200
	t	141

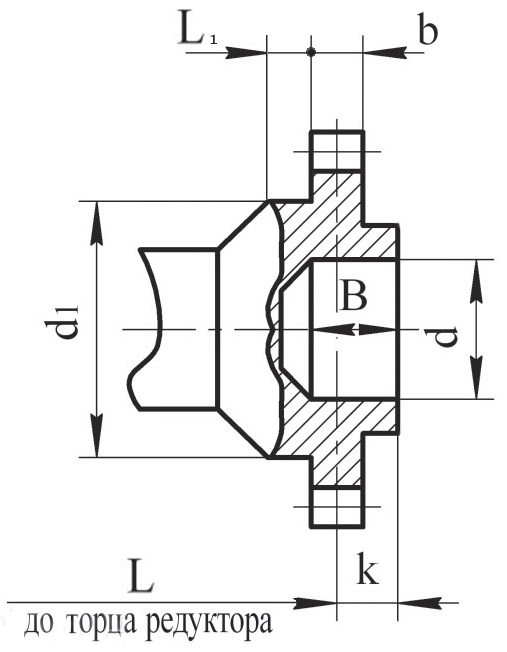

• в виде зубчатой муфты

	m	8
	z	54
	b	50
	L, не менее	73
	L1	22
	k	40
	B	78
	dF7	190
	d1f9	260

Особенности и преимущества РК-500:

• Компактность и надежность: оптимальное соотношение габаритов и мощности для механизмов средней нагрузки.

• Универсальность режимов: подходит для кранов с разной интенсивностью работы (от редкого использования до постоянной эксплуатации).

• Ремонтопригодность: разборная конструкция, доступность запасных частей (шестерни, подшипники, уплотнения).

• Стандартизация: присоединительные размеры соответствуют требованиям для кранового оборудования, что упрощает монтаж и замену.

• Работа в тяжелых условиях: устойчив к вибрациям, переменным нагрузкам, предназначен для работы в диапазоне температур от -40°C до +40°C.

Область применения редуктора РК-500:

• Приводы подъема мостовых, козловых, консольных кранов грузоподъемностью до 20 тонн

• Механизмы передвижения тележек и кранов

• Лебедки строительные и промышленные

• Конвейеры, поворотные механизмы

Комплектация и варианты поставки:

• Редуктор в сборе

• Комплект крепежа

• Паспорт изделия с техническими характеристиками

• Возможна поставка в сборе с электродвигателем и тормозом (редукторный блок)

Почему выбирают РК-500 от ООО "Сибаналитпром"?

• Проверенный производитель: поставляем оборудование, соответствующее ГОСТ.

• Техническая поддержка: помогаем с подбором аналога, расчетом момента и расшифровкой характеристик.

• Наличие: работаем с поставками под заказ и со склада.

• Гарантия: на все редукторы предоставляем официальную гарантию 12 месяцев.

• Доставка: организуем отгрузку в любой регион России транспортными компаниями.

Закажите расчет и подбор редуктора РК-500 прямо сейчас!

Получите коммерческое предложение в течение 1 часа. Отправьте нам параметры вашего механизма: требуемый крутящий момент, скорость, режим работы — и мы подберем оптимальный вариант РК-500 с нужным передаточным числом.
